Qu'est-ce qu'un moteur de réduction Micro DC ?



Le micromoteur réducteur à courant continu est un moteur à courant continu général plus une boîte de vitesses correspondante, également appelée réducteur à engrenages. Moteur réducteur à boîte de vitesses CC et motoréducteur CC. Le rôle de la boîte de vitesses est de fournir une vitesse inférieure et un couple plus élevé. Il présente généralement les caractéristiques de petite taille, de faible bruit, de durabilité, de faible consommation d'énergie et de longue durée de vie.

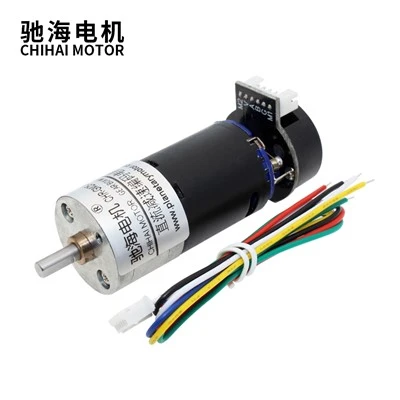

DC Planetary Gear Reduction Motor With Encoder

Avantages de l'utilisation d'un moteur à engrenages CC





Couple accru

Le mécanisme de réduction augmente le couple de sortie, permettant à l'unité combinée d'alimenter des charges qui nécessitent plus de couple que ce que le moteur seul peut produire. Pour les applications à couple plus élevé, vous souhaitez utiliser des engrenages en métal plutôt qu'en plastique.

Vitesse réduite

Le mécanisme de réduction à engrenages réduit également la vitesse de rotation de l'arbre de sortie du moteur. Cela peut être bénéfique dans les applications où des vitesses élevées ne sont pas requises ou souhaitables.

Transfert de puissance plus efficace

Les engrenages d'un motoréducteur peuvent transférer la puissance plus efficacement qu'un moteur à entraînement direct.

Taille et conception compactes

Les solutions d'alimentation combinées sont conçues pour être peu encombrantes ; des options en ligne et à angle droit sont disponibles. Vous pouvez vous procurer un petit motoréducteur à courant continu, ce qui est avantageux si l'espace est limité.

Une plus grande flexibilité

La possibilité d'ajuster le rapport de démultiplication pour fournir les conditions de fonctionnement souhaitées permet un meilleur contrôle du couple et de la vitesse de sortie, ce qui est utile dans divers types d'applications.


Applications du moteur de réduction micro CC

Ces moteurs sont largement utilisés dans les applications nécessitant un contrôle précis, un faible bruit et un rendement élevé. Certaines des applications courantes des micromoteurs réducteurs à courant continu sont :

Robotique

Les moteurs de réduction Micro DC peuvent fournir un mouvement fluide et précis pour les bras, les jambes, les roues et les pinces robotiques. Ils peuvent également être intégrés à des capteurs et des contrôleurs pour réaliser des tâches complexes et des boucles de rétroaction.

Équipement médical

Les moteurs de réduction Micro DC peuvent alimenter divers dispositifs médicaux, tels que des pompes, des seringues, des ventilateurs et des instruments chirurgicaux. Ils peuvent offrir une fiabilité élevée, de faibles vibrations et une compatibilité avec la stérilisation.

Electronique grand public

Les moteurs de réduction à micro-CC peuvent activer diverses fonctions et fonctionnalités dans l'électronique grand public, telles que les appareils photo, les imprimantes, les scanners, les jouets et les appareils domestiques intelligents.

Automobile

Les moteurs réducteurs à micro-CC peuvent entraîner divers composants et systèmes des véhicules automobiles, tels que les vitres, les rétroviseurs, les sièges, les serrures, les essuie-glaces et la direction.

Paramètres importants du moteur de réduction Micro DC





Les paramètres les plus importants concernant les motoréducteurs sont la vitesse (tr/min), le couple (lb-in) et le rendement (%). Les performances d'un moteur et celles de la boîte de vitesses sont combinées dans un seul graphique en affichant trois paramètres spécifiques. Ces courbes de performances sont essentielles lors de la sélection d'un moteur pour votre application.



Vitesse/tours (N)

(unité : tr/min) indiqué sous forme de ligne droite qui montre la relation entre le couple et la vitesse du moteur. Il doit être utilisé près de son efficacité maximale pour maximiser le potentiel du moteur.



Efficacité (η)

(unité : %) est calculé par les valeurs d'entrée et de sortie, représentées par la ligne pointillée. Pour maximiser le potentiel du moteur, il doit être utilisé près de son efficacité maximale.



Couple (T)

(unité : gf-cm) c'est la charge supportée par l'arbre du moteur, représentée sur l'axe X.



Courant (I)

(unité : A) indiqué par une ligne droite, de l'absence de charge au verrouillage complet du moteur. Cela montre la relation entre l'ampérage et le couple.



Sortie (P)

(unité : W) est la quantité d’énergie mécanique produite par le moteur.

1

productcate-434-380



Comment lire les courbes de performances ?

Par exemple, considérons la courbe de performances ci-dessous (figure 5) pour un moteur à courant continu.



1) L'efficacité de fonctionnement maximale (70 %) de ce moteur se produirait à 3,75 lb-po/2 100 tr/min. Comme indiqué par le tracé « Couple nominal maximum ».



2) À mesure que le couple augmente, la vitesse et l’efficacité diminuent. Le résultat d'une augmentation du couple est une mauvaise performance de sortie et le dispositif finira par ne plus fonctionner une fois que le moteur aura atteint son couple de décrochage (18 lb-po).

En quoi les moteurs à engrenages CC et les moteurs à engrenages pas à pas diffèrent-ils ?


Plage de vitesse

Les moteurs pas à pas atteignent un maximum de 2 000 tr/min, tandis que les moteurs à courant continu ont une plage de vitesse plus élevée.



Pinceaux

Les moteurs pas à pas n’ont pas de balais, contrairement aux moteurs à courant continu.



Contrôle

Les moteurs à engrenages pas à pas ont besoin d'un pilote, pour cette raison, micro motors a conçu une carte de commande dédiée pour sa gamme de produits. Les motoréducteurs à courant continu ne nécessitent pas de commande externe pour fonctionner.



Mouvement

Les motoréducteurs pas à pas ont un mouvement incrémentiel, tandis que les motoréducteurs à courant continu sont continus.



Efficacité

Les moteurs à engrenages pas à pas ont une consommation de courant très élevée à charge maximale lorsque les pôles du stator sont excités, ce qui réduit l'efficacité énergétique et augmente les pertes de chaleur. Le rendement maximum du motoréducteur à courant continu est atteint à environ 85 %.



Durabilité

Les moteurs à engrenages pas à pas ont une durée de vie plus longue que les moteurs à engrenages à courant continu car ils ne comportent pas de balais, qui sont normalement sujets à l'usure.



Applications

Les moteurs à engrenages CC sont principalement utilisés dans la vente, l'horeca, l'automatisation industrielle et pour d'autres applications, notamment les imprimantes et le réglage des suspensions électriques.
Les moteurs à engrenages pas à pas sont principalement utilisés dans les applications nécessitant un contrôle de positionnement précis, telles que la robotique, la domotique, les antennes de télécommunication, les caméras de surveillance, les vannes, les contrôleurs de débit d'air et les projecteurs.

Conseils d'entretien pour le moteur de réduction micro CC

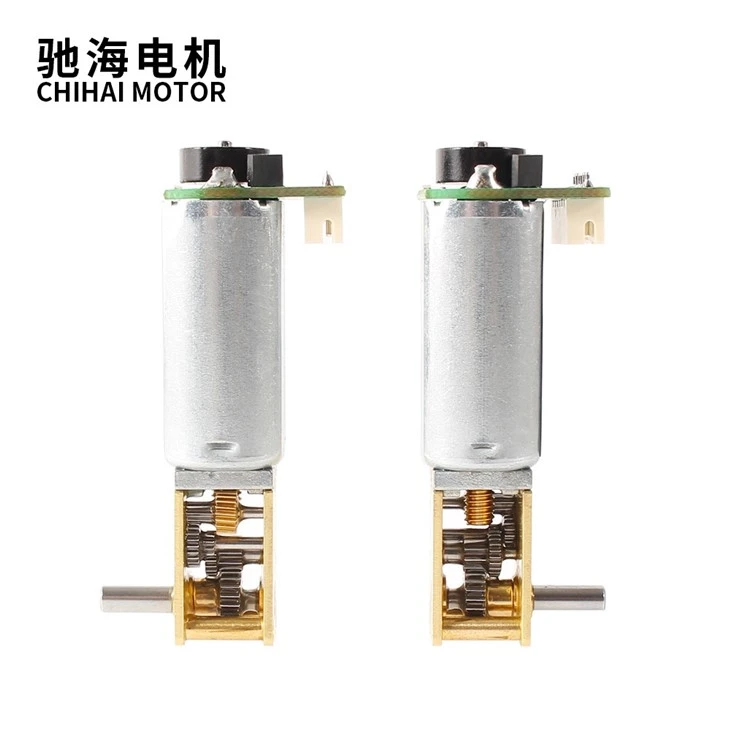

Mini DC Worm Motor With Encoder

Consultation de l'historique des services

La maintenance des motoréducteurs à courant continu, comme pour tous les types de maintenance industrielle, nécessite une planification et une programmation préalables à la maintenance. Cela commence par l'examen de l'historique d'entretien du moteur généralement contenu dans un journal de maintenance de l'équipement ou, si le journal n'est pas disponible, par un entretien avec le client, l'opérateur ou la partie responsable pour déterminer quel type de maintenance est requis, préventif ou correctif (réparation en cas de panne).

Inspections du bruit et des vibrations

Les bruits et vibrations ne se limitent pas à des problèmes mécaniques ou à des déséquilibres ; les déséquilibres électriques, tels qu'un enroulement ouvert ou en court-circuit ou des entrefers inégaux, peuvent provoquer des bruits ou des vibrations. Le moyen le plus simple de dépanner un problème électrique dû à un déséquilibre mécanique consiste d’abord à mettre le moteur sous tension, puis à débrancher l’alimentation. Si le bruit/vibration existe alors qu’il n’est pas alimenté, le problème est mécanique ; si le bruit s'arrête alors que l'alimentation est coupée, le problème est généralement électrique.

Inspections visuelles

Une inspection visuelle vise à observer et à enregistrer les anomalies dans l'état physique du moteur hors tension. Un moteur qui semble sale, corrodé ou qui a un aspect « battu » indique qu'il a fonctionné dans un environnement difficile et qu'il peut avoir plus de problèmes que d'habitude. Cette inspection doit inclure le test « olfactif ». Y a-t-il une odeur de brûlé provenant des enroulements du moteur ? L'odeur de brûlé provient du vernis isolant des bobinages du moteur. Si tel est le cas, cela suggère un problème de surchauffe. Des dommages aux enroulements du moteur sont possibles dans ces conditions, c'est pourquoi des tests d'enroulement doivent être effectués.

Roulements : remplacement et lubrification

La lubrification n'est que l'une des trois tâches de maintenance impliquées dans les roulements de moteur. Le nettoyage, le retrait et le remplacement sont les autres tâches. Lors des inspections du bruit et des vibrations, les roulements doivent avoir été inspectés pour déceler des bruits anormaux, des vibrations ou des roulements chauds. Les tests de « toucher » et de « bruit » sont des méthodes simples pour évaluer l'état des roulements. Pour le test "toucher", moteur en marche, toucher le boîtier du roulement. S’il fait très chaud au toucher, le roulement présente probablement un dysfonctionnement. Dans le test « son », écoutez les bruits sourds ou de grincement. S'ils existent, les roulements doivent être examinés de plus près et éventuellement remplacés. Pour la plupart des types, les sources de défaillance des roulements sont :
1) Manque d’huile ou de graisse.
2) Trop de graisse provoque un barattage et une surchauffe.
3) Roulements usés (c'est-à-dire billes cassées ou courses rugueuses, etc.)
4) Moteur chaud ou environnement externe.

Nos Certifications et Moteur Airsoft

productcate-800-572

productcate-750-750

productcate-750-747

productcate-750-776

productcate-750-623

Questions fréquemment posées sur le moteur de réduction micro CC

Q : Qu’est-ce qu’un moteur-réducteur à boîte de vitesses CC ?

R : Le moteur-réducteur à boîte de vitesses à courant continu est équipé d'un réducteur à boîte de vitesses correspondant basé sur un moteur à courant continu général. La fonction du réducteur est de fournir une vitesse plus faible et un couple plus important. Le moteur réducteur à boîte de vitesses fait référence au corps intégré du réducteur et du moteur (moteur).

Q : Comment fonctionne le motoréducteur à courant continu ?

R : La combinaison moteur + réducteur est très efficace puisqu'elle permet même aux petits appareils, comme un pétrin pour pâte ou des petites perceuses, de produire une puissance assez élevée malgré leur petite taille. L'énergie produite est transférée à un arbre à l'autre extrémité, qui convertit cette énergie en un couple moteur à basse vitesse.

Q : Quelle est la différence entre un moteur à courant continu et un motoréducteur à courant continu ?

R : Les motoréducteurs à courant continu peuvent être définis comme une extension du moteur à courant continu dont les détails Insight ont déjà été démystifiés ici. Un moteur à engrenages à courant continu est doté d'un engrenage fixé au moteur. La vitesse du moteur est comptée en termes de rotations de l'arbre par minute et est appelée RPM.

Q : Quels sont les avantages du motoréducteur à courant continu ?

R : La surcharge, le démarrage et le couple de freinage du motoréducteur à courant continu sont importants ; Il est facile à contrôler, le moteur réducteur à courant continu est fiable ; La consommation d'énergie du moteur à engrenages CC est faible lors du réglage de la vitesse.

Q : Pourquoi utilisons-nous un motoréducteur à courant continu ?

R : Pour réduire la vitesse de l’arbre, de nombreux moteurs à courant continu sont associés à une boîte de vitesses. Cela permet de réduire la vitesse de l'arbre du moteur et d'augmenter le couple de sortie du moteur. Dans la plupart des cas, le couple est augmenté du rapport de réduction, moins les pertes dans la boîte de vitesses.

Q : Quelle tension est requise pour le motoréducteur à courant continu ?

R : Les engrenages métalliques ont de meilleures propriétés d’usure. La boîte de vitesses est scellée et lubrifiée avec de la graisse au lithium et ne nécessite aucun entretien. Bien que le moteur donne 100 tr/min à 12 V, le moteur fonctionne sans problème de 4 V à 12 V et offre une large plage de tr/min et de couple.

Q : Comment modifier la vitesse d’un motoréducteur ?

R : La vitesse de rotation du motoréducteur à courant continu peut être ajustée par vous-même. Si le motoréducteur n'est pas un motoréducteur à courant continu, la vitesse de rotation peut être ajustée par une alimentation en courant continu avec une fonction de tension réglable. La tension d'alimentation haute ou basse affectera la vitesse de rotation du motoréducteur à courant continu.

Q : Que se passe-t-il si vous faites fonctionner un moteur à courant continu à une tension inférieure ?

R : La vitesse d'un moteur à courant continu est directement proportionnelle à la tension d'entrée. Plus la tension d'entrée est élevée, plus la vitesse de sortie est rapide. Plus la tension d'entrée est basse, plus la vitesse de sortie est lente. Nous pouvons contrôler la vitesse indépendamment du couple en manipulant la tension d'alimentation à l'aide d'une unité de commande de moteur à courant continu.

Q : Quelle est la pression d’un moteur réducteur à courant continu ?

R : La pression de fonctionnement des motoréducteurs est généralement assez faible : entre 100 et 150 bars. Les motoréducteurs modernes sont cependant capables de fonctionner à des pressions continues allant jusqu'à 250 bars.

Q : Comment augmenter le couple d'un moteur à courant continu à l'aide d'engrenages ?

R : Si nous voulons augmenter le couple du micro-réducteur, il suffit d’augmenter les étages d’engrenage. Plus il y a d'étages de vitesse, plus la vitesse de sortie est faible, plus le couple est élevé. Moins il y a de rapports de vitesse, plus la vitesse de sortie est rapide, moins il y aura de couple.

Q : Quels sont les conseils pour choisir un moteur à courant continu ou un motoréducteur à courant continu ?

R : Astuce 1 : Déterminez votre vitesse, votre couple et votre tension
La tension, la vitesse et le couple sont les trois caractéristiques les plus importantes pour toute application de moteur à courant continu. Une fois que vous avez identifié ces facteurs, vous êtes prêt à partir à la recherche de la meilleure option de moteur. L’astuce consiste à utiliser un moteur à son efficacité maximale ou presque.

Au début de la procédure de sélection du moteur, la tension du moteur doit également être déterminée. Votre source d'alimentation électrique, telle qu'une batterie de 12- volts ou une alimentation électrique, influencera la tension du moteur. Les moteurs à courant continu ont généralement une tension nominale de 12 ou 24 V CC.

Le moyen le plus simple de comprendre le lien entre le couple et la vitesse consiste à examiner la courbe de performance d'un moteur, qui est généralement incluse dans les spécifications du moteur. Il est essentiel de choisir un moteur ou un motoréducteur à courant continu à balais qui répond à la fois à vos exigences de vitesse et de couple lors du choix d'un moteur efficace pour votre application.

Astuce 2 : Considérez la taille par rapport aux performances
Une taille de moteur appropriée est vitale pour toutes les applications, mais cela peut devenir un problème lorsqu'un niveau de performance spécifique est requis. Les moteurs plus gros sont souvent plus puissants que les versions plus petites. En fonction des besoins de votre application, vous devrez peut-être compromettre certains aspects des performances pour vous aider à respecter les limites de taille.

Il existe d'innombrables choix pour respecter les limites de taille pour la majorité des applications en utilisant différents types de moteurs et de technologies de moteur, tels que des moteurs sans balais ou des moteurs à aimants permanents.

Astuce 3 : Les moteurs à engrenages CC à balais fournissent plus de couple
Parfois, vous avez besoin de plus de couple qu’un moteur à courant continu conventionnel ne peut physiquement en fournir. L'utilisation d'un moteur à engrenages à courant continu à balais entraînera un couple plus élevé et une vitesse réduite, en fonction du rapport de démultiplication utilisé. Les moteurs à engrenages sont classés en trois types : les moteurs à engrenages droits, les moteurs à engrenages planétaires et les moteurs à engrenages à vis sans fin. Chaque style de réducteur présente des avantages spécifiques.
Les moteurs pas à pas, les moteurs à courant continu sans balais et les moteurs à courant continu avec balais peuvent tous être équipés d'un réducteur. Consultez notre note de conception : Moteurs à engrenages planétaires et moteurs à engrenages droits pour en savoir plus sur les distinctions entre les différents types de moteurs à engrenages.

Astuce 4 : Établissez votre cycle de service
Le cycle de service de votre application ou de votre gadget déterminera quel type de moteur est idéal. Les durées de fonctionnement et de maintien, ainsi que la rotation directionnelle, sont des éléments essentiels de votre cycle de service. Au début de la procédure de sélection du moteur, le cycle de service doit être déterminé.

Nous sommes des fabricants professionnels de moteurs réducteurs à micro-CC en Chine depuis plus de 15 ans, spécialisés dans la fourniture de produits personnalisés de haute qualité. Nous vous souhaitons la bienvenue dans la vente en gros de moteurs de réduction micro DC en vrac en stock ici dans notre usine.
