Moteur à engrenages CC à encodeur Hall GM25-BK370

Moteur à engrenages CC à encodeur Hall GM25-BK370

Avec couvercle de protection de l'encodeur
Envoyez demande

Description du produit

type de produit

CHR-GM25-}BK370-ABHL

Moteur d'encodeur de réducteur à engrenages cc

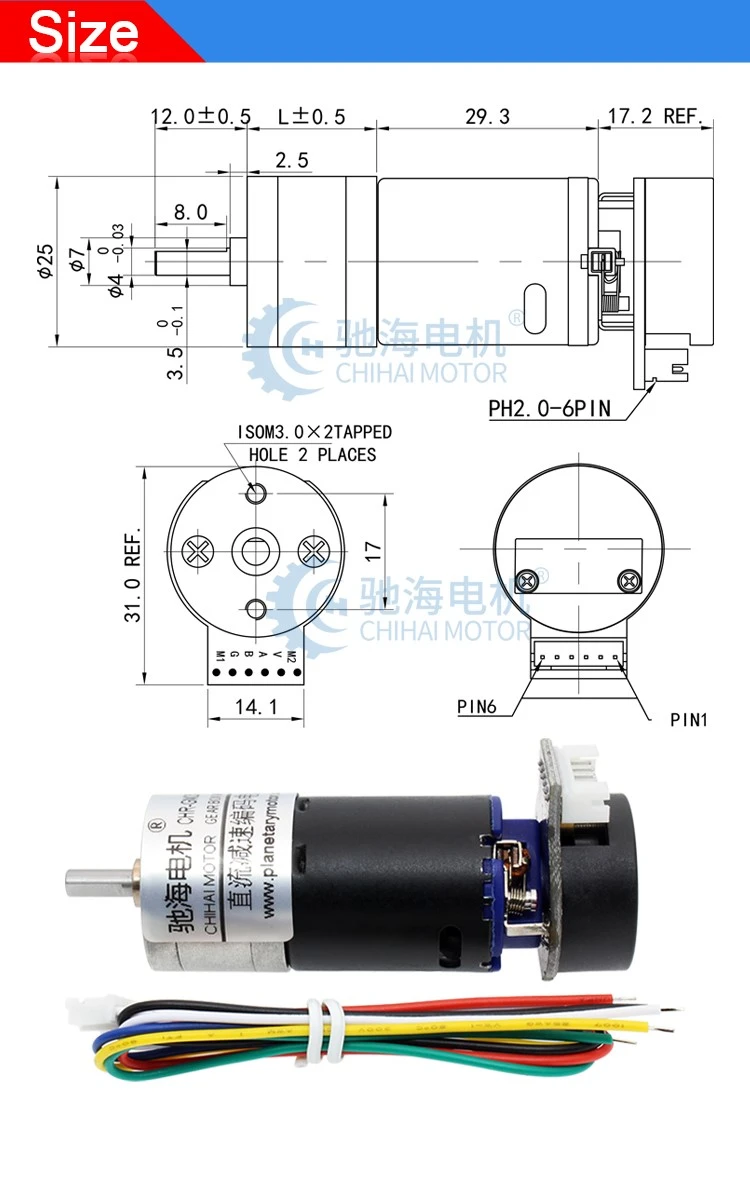

Diamètre du moteur Φ25mm
Longueur de l'arbre 12mm D 8mm
Tension DC 1.5-12V (personnalisé par lots)
Poids Environ 97g
Spécification de câblage PH2.0 (Câblage standard)

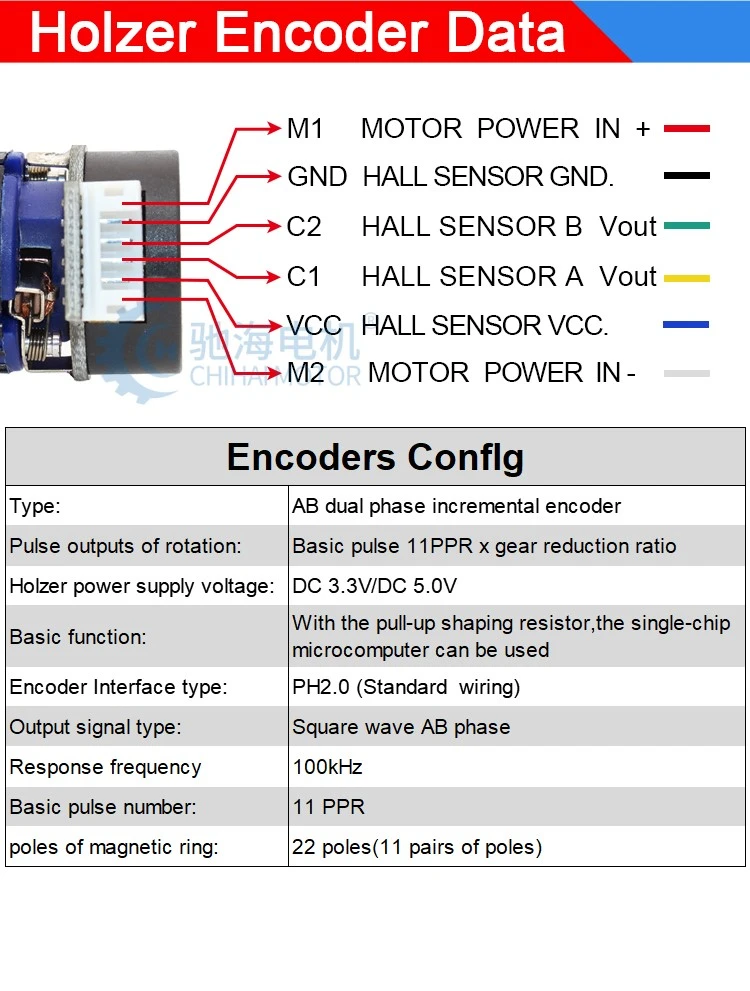

Spécifications du codeur

Codeur biphasé AB, signal de base à 11 lignes

tension 3,3 V ou 5,0 V
Application

Voiture à deux roues intelligente à auto-équilibrage,

appareils ménagers intelligents, Robot,

culbuteur de caméra, coupe-papier électrique, etc.



Le moteur de codage à courant continu est l'un des moteurs les plus couramment utilisés dans l'industrie moderne, qui peut non seulement répondre aux besoins de la production industrielle, mais également améliorer l'efficacité de la production. Le moteur de codage à courant continu présente les avantages d'un rendement élevé, d'une haute précision, d'un réglage flexible de la vitesse, etc., et est largement utilisé dans divers domaines industriels.

Le système de contrôle du moteur de codage CC peut réaliser un contrôle automatique, ce qui améliore considérablement la productivité et réduit le gaspillage de ressources humaines. Dans le même temps, en raison de la petite taille et du poids léger du moteur codé à courant continu, il est très pratique à installer et à entretenir, ce qui permet d'économiser du temps et de l'argent.

De plus, le moteur à code CC est également durable et fiable, peut résister à la charge et aux changements environnementaux, pour garantir la stabilité et la qualité de la production. Le moteur a une longue durée de vie et ne nécessite pas de remplacement fréquent.









Images détaillées

product-750-1179

product-750-991

product-750-643

product-750-587

product-750-543

product-750-595



Spécifications du produit

Modèle : CHR-GM25-BK370-ABHL Moteur d'encodeur de réducteur à engrenages CC
Remarque spéciale : en raison de la puissance élevée et du courant élevé du moteur,
tous les clients doivent disposer d'une alimentation électrique de 10 A ou plus.
Tension : DC6.0V puissance maximale 8.0W Vitesse du moteur d'entrée 10 000 tr/min
RAPPORT 1:4.4 1:9.3 1:20 1:34 1:45 1:57 1:75 1:100 1:125 1:217 1:478
Courant à vide (mA) Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400 Inférieur ou égal à 400
Vitesse à vide (tr/min) 2000 880 440 259 195 154 117 88 70 40 18
Couple nominal (Kg.cm) 0.3 0.60 1.2 2.0 2.7 3.5 4.5 6.0 ne peut pas dépasser 8.0kg.cm(0.8N.m)
Couple nominal (Nm) 0.03 0.06 0.12 0.20 0.27 0.34 0.44 0.59
Vitesse nominale (tr/min) 1500 660 330 194 147 116 88 66 53 30 14
Courant nominal (A) Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4 Inférieur ou égal à 1,4
Courant de décrochage (A) Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0 Inférieur ou égal à 8.0
Couple de décrochage (kg.cm) Supérieur ou égal à 1,5 Supérieur ou égal à 2,5 Supérieur ou égal à 5.0 Supérieur ou égal à 7.0 Supérieur ou égal à 8.0 ne peut pas dépasser 9,0 kg.cm
longueur de la boîte de vitesses (L) 19 19 19 21.5 24 24 26.5 26.5 29 29 29
Signal de salle 48.4 102.3 220 374 495 627 825 1100 1361.8 2387 5258



Tension : DC12.0V puissance maximale 26 W Vitesse du moteur d'entrée 20 000 tr/min
RAPPORT 1:4.4 1:9.3 1:20 1:34 1:45 1:57 1:75 1:100 1:125 1:217 1:478
Courant à vide (mA) Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600 Inférieur ou égal à 600
Vitesse à vide (tr/min) 4300 1892 946 556 420 332 252 189 151 87 40
Couple nominal (Kg.cm) 0.5 1.1 2.3 3.50 4.50 6.00 7.00 ne peut pas dépasser
8.0kg.cm(0.8N.m)
Couple nominal (Nm) 0.05 0.10 0.21 0.34 0.44 0.59 0.69
Vitesse nominale (tr/min) 3300 1452 726 427 323 255 194 145 116 67 30
Courant nominal (A) Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7 Inférieur ou égal à 2,7
Courant de décrochage (A) Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0 Inférieur ou égal à 16.0
Couple de décrochage (kg.cm) Supérieur ou égal à 0.8 Supérieur ou égal à 1,3 Supérieur ou égal à 2,5 Supérieur ou égal à 3,5 Supérieur ou égal à 4,5 Supérieur ou égal à 6.0 Supérieur ou égal à 8.0 ne peut pas dépasser 9,0 kg.cm



Emballage et livraison

EMBALLER:

Emballage standard en carton d'exportation.

DÉLAI DE LIVRAISON:

3-20 jours après la confirmation de la commande, la date de livraison détaillée doit être décidée en fonction de
saison de production et quantité de commande.



À L’ATTENTION:

Si des documents de dédouanement spéciaux sont requis, veuillez nous contacter à l'avance pour confirmation.
