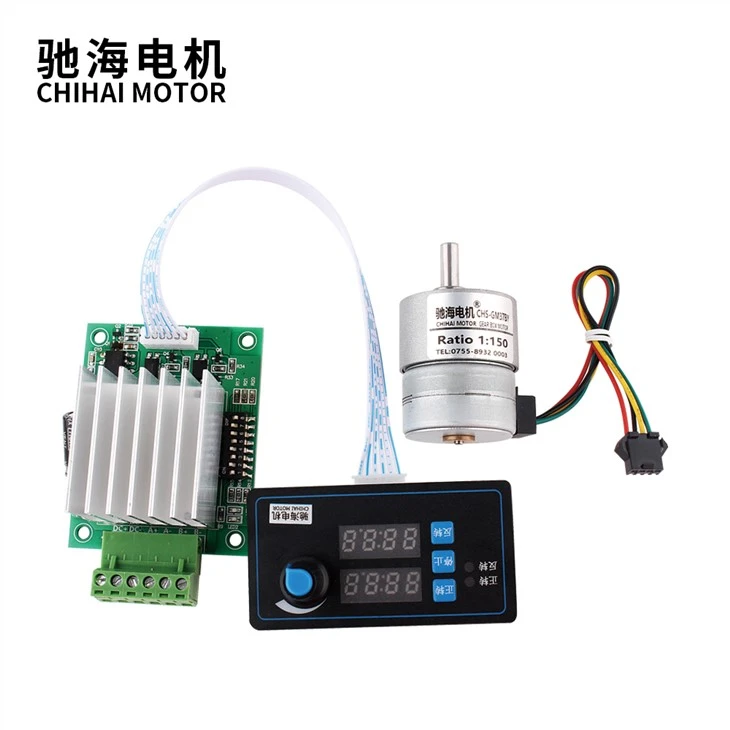

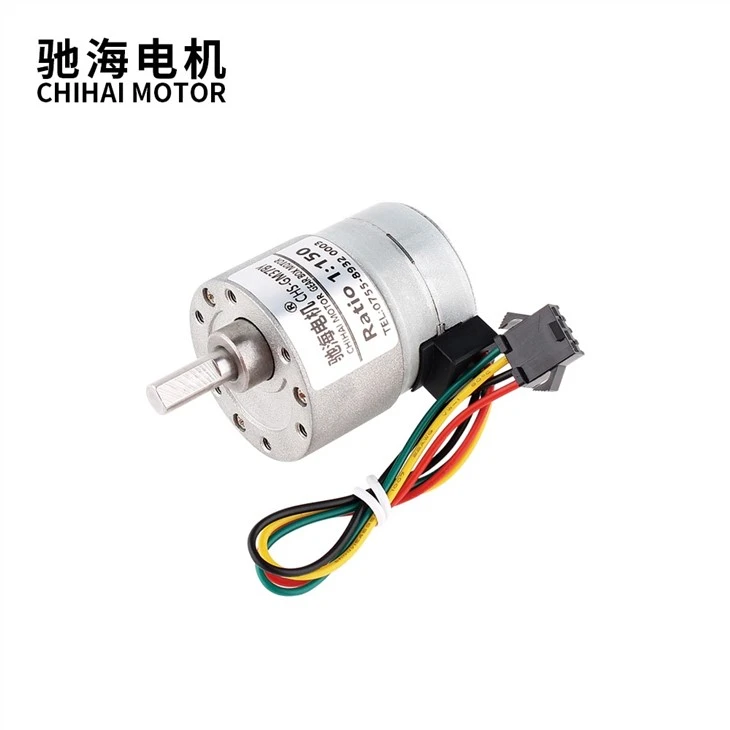

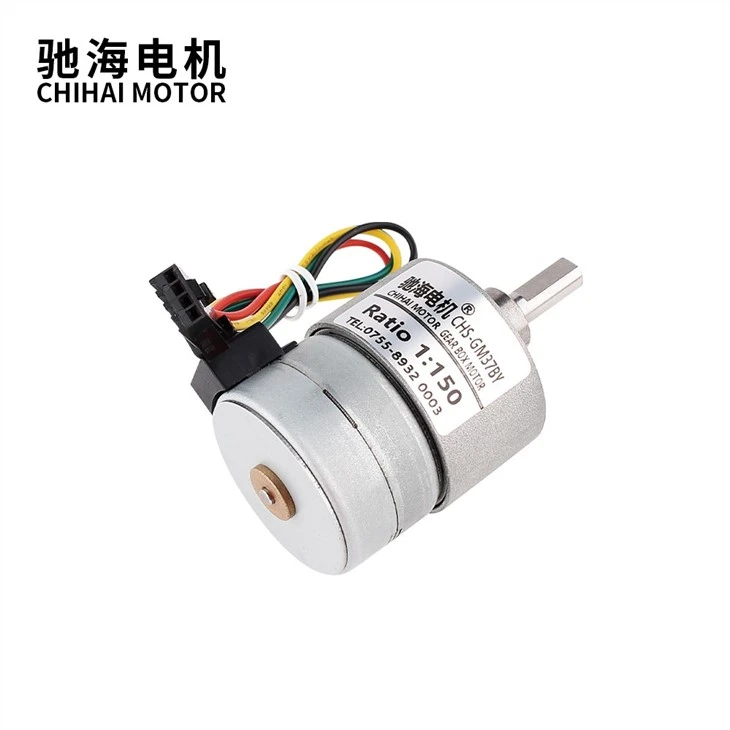

Moteur sans balais 2 phases 30ohm 37BY DC12V pour impression 3D
Description du produit
|
Type de produit: |
Mini motoréducteur pas à pas CHS-GM37BY |
|||
|
Angle de marche : |
7,5 degrés |
|||
|
longueur de l'arbre : |
12 mm |
|||
|
diamètre de l'arbre : |
6 mm |
|||
|
Résistance de phase : |
30Ω/phase |
|||
|
Tension de fonctionnement nominale : |
CC 12.0V |
|||
|
Poids: |
environ 165-200 g |
|||
|
Champ d’application: |
Perche à selfie intelligente, support de caméra intelligente, angle de caméra robot intelligent, micro robot intelligent, etc. |
|||
Le motoréducteur pas à pas sans balais biphasé 37BY est un moteur compact et puissant, idéal pour une utilisation dans les imprimantes 3D. Avec ses engrenages entièrement métalliques, ce moteur est conçu pour supporter de lourdes charges et fournir un couple exceptionnel. La petite taille du moteur et ses hautes performances en font un excellent choix pour les imprimantes 3D compactes où l'espace est limité.
L'une des principales caractéristiques du moteur 37BY2 est sa conception sans balais. En éliminant les balais des moteurs pas à pas traditionnels, ce moteur offre un fonctionnement plus fluide et une durée de vie plus longue. De plus, la conception à engrenages du moteur offre une précision et une répétabilité améliorées, ce qui en fait un excellent choix pour les applications d'impression 3D de précision.
Dans l’ensemble, le motoréducteur pas à pas sans balais 37BY2 est un choix exceptionnel pour tous ceux qui cherchent à construire une imprimante 3D hautes performances. Sa petite taille, son couple élevé et son fonctionnement fluide en font un incontournable pour tout fabricant ou amateur sérieux.
Images détaillées
Paramètres du produit
| MODÈLE : CHS-GM37BY-30Ω | |||
| TENSION NOMINALE : 12 V CC | |||
| 30 ± 15 % Ω / PHASE | 0.4 A/PHASE | ||
| RÉSISTANCE DE LA BOBINE | COURANT PAR PHASE | ||
| 7,5 degrés/ÉTAPE | 2 PHASES | ||
| ANGLE DE MARCHE | NOMBRE DE PHASES | ||
| ENTRAÎNEMENT BIPOLAIRE | EXCITATION EN 2 PHASES | ||
| MODE CONDUITE | MÉTHODE D'EXCITATION | ||
| COUPLE D'EXTRACTION | PLUS QUE Supérieur ou égal à 300 gf.cm |
COUPLE DE MAINTIEN | PLUS QUE Supérieur ou égal à 600 gf.cm AT 0 PPS |
| 750 ppc | 700 personnes par pièce | ||
| FRÉQUENCE DE RÉPONSE MAXIMALE | FRÉQUENCE DE DÉMARRAGE MAXIMALE | ||
| CLASSE E POUR BOBINES | 100 V CA PENDANT UNE SECONDE | ||
| CLASSE D'ISOLATION | RÉSISTANCE D'ISOLATION | ||
| 100 MΩ CC 500 V | -10 - +55 diplôme | ||
| LA RESISTANCE D'ISOLEMENT | TEMPÉRATURE DE FONCTIONNEMENT | ||
| Modèle : CHS-GM37BY Moteur réducteur pas à pas sans balais |
||||
| Tension : DC 12 V. Fréquence de test 700 PPS. |  |
|||
| Ratio de réduction | ANGLE DE MARCHE (ÉTAPE) |
Vitesse à vide 700 PPS (tr/min) |
Couple de maintien （kgf.cm) |
Couple d'extraction （kgf.cm) |
| 1:6.3 | 1,19 degré | 138 tr/min | 2.8 | 1.2 |
| 1:10 | 0,75 degrés | 87 tr/min | 4.5 | 2.00 |
| 1:18.8 | 0,399 degrés | 46 tours | 8.00 | 3.50 |
| 1:30 | 0,25 degrés | 29 tours | 13.00 | 6.00 |
| 1:50 | 0,15 degrés | 17 tours | 22.00 | 10.00 |
| 1:67 | 0.112 degrés | 13 tours | 30.00 | 13.00 |
| 1:90 | 00,083 degré | 9,6 tr/min | Ne peut pas dépasser 30,0kgf.cm | 18.00 |
| 1:150 | 00,05 degré | 5,8 tr/min | Ne peut pas dépasser 30.0kgf.cm |
|
| 1:270 | 00,027 degré | 3,1 tr/min | ||
| 1:450 | 0.0167 degré | 1,9 tr/min | ||
| 1:630 | 0.012 degrés | 1,4 tr/min | ||
| 1:810 | 0.0093 degré | 1,09 tr/min | ||
